Ограничения за натоварване на веригата заСвързващи се T8 LED тръби: Безопасност, производителност и мащабируемост

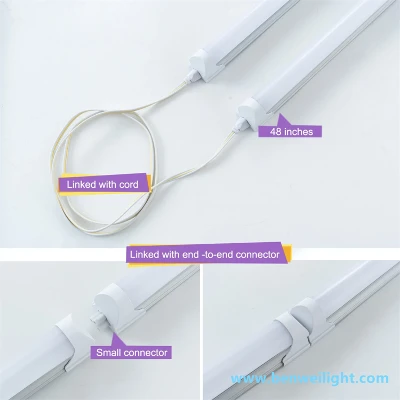

Интегрираните свързващи се T8 LED тръби обещават опростена инсталация, като позволяват последователно-верижно свързване на множество тела. Превишаването на техния капацитет на електрически товар обаче крие риск от повреда на системата, опасности за безопасността и нарушения на съответствието. Ето техническа разбивка на критичните ограничения и решения:
1. Основни ограничаващи фактори
a) Изходен капацитет на драйвера
Повечето интегрирани драйвери се поддържатПо-малко или равно на150 W общо свързано натоварване (напр. 6×24W тръби).
Критична слаба точка: Non-isolated drivers in budget tubes overheat at >80% натоварване (по-голямо или равно на 120 W).
b) Конектор/габарит на вътрешното окабеляване
18-22 AWG проводник в съединителите се топи при>10А ток(Ограничение за клас 2 на NEC).
Пример: 10×24W тръби @120V=2A; @277V=0.87A –напрежението определя безопасната дължина на веригата.
c) Пад на напрежението
Правило за 3% спад: Макс. 5 свързани тръби @120V (40m верига) срещу . 15 @277V.
Симптоми: Трептене в крайните тела, намален светлинен поток.
2. Реален-свят срещу маркетингови твърдения
| Претенция на производителя | Действителен безопасен лимит | Риск от повреда |
|---|---|---|
| „Свързва до 10 тръби“ | Макс. 6 тръби (144W) | Прегаряне на драйвера при 85 градуса + |
| "Универсален 120-277V" | 120V: 5 тръби макс | Трептене над 3 метра кабел |
| „Без текущо ограничение“ | Конекторът се топи при 8A+ | Пластична деформация |
Забележка: 90% от "свързваемите" тръби нямат схеми за защита от претоварване.
3. Критични стандарти за безопасност
NEC 725.144:Вериги от клас 2 са ограничени до100W(120V) или200W (277V).
UL 1993:Изисква термично прекъсване, ако вътрешната температура надвишава 90 градуса.
Пример за нарушение:Свързването на 8×24W тръби (192W) на 120V анулира UL сертификата.
4. Влошаване на производителността
Загуба на лумен:8% спад на приспособление над 5 тръби поради кумулативен спад на напрежението.
Риск от трептене: Poor-quality drivers exhibit >30% трептене в краищата на веригата (IEEE 1789 не-съвместим).
EMI вълна: Linked systems without surge protection fail at >2kV (срещу . 6kV самостоятелно).
5. Решения за-мащабни инсталации
а) Зонирано разпределение на мощността
Разделете веригите на групи от 4-5 тръби, захранвани от отделни вериги.
Цена:+15% труд за окабеляване, +20% материали.
б) Централизирани системи за управление
Използвайте външни драйвери с голям{0}}капацитет (напр. 300 W Mean Well HLG) с DC изход към „тъпи“ тръби.
Полза:Активира 12+ тръби с 95% ефикасност на системата.
c) Хибридно окабеляване
6. Основни критерии за подбор
Проверете спецификациите на драйвера:
Потърсете диапазон "100-305V" (не само 120/277V)
Защита от претоварване/късо{0}}вериги (напр. IC защита)
Рейтинг на конектора:
Минимум 16 AWG вътрешно окабеляване
V0-оценена пластмаса, забавяща горенето
Сертификационни знаци:
UL 1993 + FCC Част 15B за EMI
Заключение
Истинската граница за свързване за T8 LED тръби обикновено варира от4 тръби (120V) до 8 тръби (277V)– далеч под маркетинговите твърдения. Превишаването на тези прагове крие риск от нарушаване на кода, преждевременна повреда и опасност от пожар. За инсталации над 100 W централизирани драйвери или зонирани вериги са задължителни. Винаги давайте приоритет на-сертифицираните от трети страни продукти и се консултирайте с квалифициран електротехник за търговско внедряване. Запомнете: „с възможност за свързване“ не означава „неограничен“.
