Въпроси, нуждаещи се от внимание при проектирането на спортно осветление и електрическо управление
1. Значението на стадион осветление
За модерен стадион не само се изисква да има красив външен вид и цялостно оборудване за различни спортове, но и да има добра среда на осветление, т.е. да има подходяща и еднородна осветеност и яркост, идеален светъл цвят, триизмерен смисъл и без отблясъци. Изчакайте. В допълнение към осигуряването на добър зрителен ефект за публиката, той трябва да гарантира и изискванията за осветление на реферите, спортистите и конкурсните събития, както и добър ефект на телевизионно излъчване.
Осветлението разчита на функцията на светлината, за да се гарантира, че светлините на стадиона действат върху очите на спортисти, рефери, и зрители, и произвеждат визия, така че всичко на стадиона може да се види, като светлината и сянката на мястото на провеждане среда, предмети, сгради, прибори и облекло. Формата и размера на целта, дълбочината, триизмерния ефект, състоянието на атлета и атмосферата на стадиона и др. Затова доброто осветление играе важна роля в съвременните стадиони.
Като цяло, в дизайна на осветлението на стадион, трябва да се разгледат следните три фактора:
1. Отговарят на визуалните изисквания на спортистите по време на спортни състезания, и сведете до минимум обективното въздействие на осветлението върху състезанието.
2. Отговаряйте на визуалните изисквания на публиката и сведете до минимум дискомфорта, причинен от осветлението на стадиона, когато гледате играта.
3. Отговаряйте на изискванията за осветление на излъчването на цветна телевизия и подобрете качеството на излъчване, колкото е възможно повече.
Накратко, осветлението е тясно свързано с изискванията за конкуренция на спортни събития, и е тясно свързано с зрителния ефект на публиката. Стадион без добри осветителни съоръжения е непълен стадион, който сериозно ще повлияе на неговата функция за използване.
2. Стандарти за дизайн на осветлението на стадиона
За да се получи добра схема за проектиране на осветлението и разумно да се използва разпределението на светлината, за да се отговори на изискванията на спортистите, публиката, реферите и добрите ефекти на телевизионното излъчване, е необходимо да се определят стандартите за осветление, включително стандартите за осветяване и стандартите за качество на осветлението. Стандарти за качество на осветлението, включително отблясъци, цветна температура на източника на светлина с изисквания за цветопредаване, светлинна насоченост, изисквания за пестене на енергия и др.
Стандарт за осветяване
Съгласно 83-те препоръчителни изисквания за осветяване на Международната спортна федерация и разпоредбите в член 2.2.9 от "Стандартите за проектиране на осветлението за граждански сгради" GBJ133-90 се посочват следните стандарти за осветяване:
1. Съгласно член 2.2.9-1 от "Стандарти за проектиране на осветление за граждански сгради" GBJ133-90: стандартната стойност на осветеността за футболни игри на игрището: когато разстоянието за гледане е 120м, то е 150 ~ 200 ~ 300lx; когато разстоянието за гледане е 160m , е 200 ~ 300 ~ 500lx; когато разстоянието за гледане е 200m, то е 300 ~ 500 ~ 750lx. Разстоянието за гледане се отнася до разстоянието от последния ред на аудиторията до страничната линия на мястото на провеждане.
2. Съгласно член 2.2.9-2 от "Стандарти за проектиране на осветление за граждански сгради" GBJ133-90: вертикалната осветеност, необходима за телевизионното излъчване: максималното разстояние на снимане е разделено на три групи,
(1)За футболни събития средната вертикална осветеност трябва да бъде 750lx, когато разстоянието за стрелба е 25м; средната вертикална осветеност трябва да бъде 1000lx, когато максималното разстояние на снимане е 75м; средната вертикална осветеност, когато максималното разстояние на снимане е 150m е 1500lx;
(2)За събития на пистата и полето, когато максималното разстояние на снимане е 25м, средната вертикална осветеност трябва да бъде 500lx; когато максималното разстояние на снимане е 75m, средната вертикална осветеност трябва да бъде 750lx; когато максималното разстояние на снимане е 150m, средната вертикална осветеност трябва да бъде 1000lx. За дадено ниво на движение и дадено максимално разстояние на снимане спрямо 1,0 m вертикална равнина, средната стойност на всяка стойност на светене се използва за други разстояния на снимане.
3. Горното осветяване се отнася до крайната средна осветеност на стадиона. Първоначалната осветеност, избрана в дизайна, трябва да бъде включена във фактора поддръжка, като като цяло може да се използва стойност от 0,7 до 0,8.
4. Еднородност на хоризонталната осветеност: Светещата еднородност като цяло се изразява чрез съотношението на минималната осветеност към максималната осветеност, като може да се изрази и чрез съотношението на минималната осветеност към средната осветеност. Съотношението на минималната осветеност към максималната осветеност трябва да бъде по-голямо от 0,5.
5. Еднородност на вертикалната осветеност: съотношението на минималната осветеност към максималната осветеност трябва да бъде по-голямо от 0,4, за да отговаря на изискванията на основната телевизионна камера.
Стандарти за качество на осветлението
1. Отблясъци
В допълнение към осигуряването на достатъчно хоризонтално и вертикално осветяване, ключът към спортното осветление също трябва да намали отблясъците, така че да се постигне ярък и без отблясъци ефект. Отблясъците са един от най-важните фактори, засягащи качеството на осветлението. Според CIE No.83 публикация "Спортно осветление на цветна телевизионна система", максималният индекс на отблясъци GRmax в полето трябва да бъде по-малък от 50. По-малкият рейтинг GR отблясъци, по-добре границата на отблясъци, когато рейтингът на отблясъците е 50. Рейтингът GR за отблясъци се изчислява по следната формула:
GR=27+24Lg, Лвл/Lve 0.9
Във формула 1, Lvl е яркостта на светлата завеса, генерирана от лампата, а Lve е яркостта на светлата завеса, генерирана от околната среда. По принцип, при изчисляване на осветеността, трябва да се изчисли номиналната стойност GR на отблясъците в различни посоки. Когато GR<50, it="" is="" feasible.="" in="" addition="" to="" reasonably="" determining="" the="" selection,="" installation="" height="" and="" arrangement="" of="" lamps="" and="" lanterns,="" the="" limitation="" of="" glare="" can="" also="" be="" achieved="" by="" improving="" the="" background="" illumination="" of="" the="">
2. Изисквания за цветова температура на източника на светлина и цветопредаване
За да се постигне добър ефект на излъчване на цветна телевизия, качеството на осветлението на стадиона е не само свързано с осветеността, но и тясно свързано с цветовата температура и цветопредаването на източника на осветление. на моята страна "Стандарти за дизайн на гражданското сградно осветление" GBJ133-90 в член 3.3.2 постановява, че индексът на цветопредаване Ra на общи източници на светлина за излъчване на цветна телевизия не трябва да бъде по-малко от 65. Според CIE
Публикация NO.83 и изискванията на ФИФА, източникът на светлина корелира цветна температура Tc е по-голяма от 5000K и индексът за цветово рендиране на светлинен източник Ra е по-голям или равен на 80, за да се постигне най-добър ефект на осветление на място и ефект на излъчване на цветна телевизия.
3. Посоката на светлината
Ъгълът на депресия на лампите не само засяга вертикалната осветеност, но и може да има по-голям ефект на отблясъци върху спортисти, зрители и рефери. В дизайна на осветлението на наземния стадион трябва да се избере целевата посока на лампите. Освен това съотношението на основната камера и светлината, идваща от другата страна, трябва да се управляват в рамките на определен обхват, а най-важната точка на осветление е да се зададе в центъра на футболното игрище и ограничената зона.
4. Изисквания за пестене на енергия
Енергоспестяването на осветлението се фокусира върху приемането на разумни схеми за осветление и ефективни осветителни устройства, намаляване на загубата на линии и добър контрол на осветлението. Спортни сгради са строителни проекти, които консумират голямо количество електроенергия за осветление. В смисъл на енергоспестяване се сравняват само първоначалните инвестиционни разходи, а дизайнът на осветлението, избран въз основа на минималната оперативна цена, не е разумен дизайн. Инвестиционните и оперативните разходи се разглеждат изчерпателно.
Следва да бъдат избрани високоефективни светлинни източници и лампи, да се използват аксесоари като баласти с по-нисък разход на енергия, а кондензаторите за компенсация следва да бъдат добавени за подобряване на фактора на мощност на системата. Дизайнът на осветлението трябва да има разнообразие от режими на осветление и съответните схеми за управление. Броят на лампите може да се регулира, за да осигури подходящо осветление за различни състезания и дейности. Схемата за контрол следва да бъде проста, практична и гъвкава.

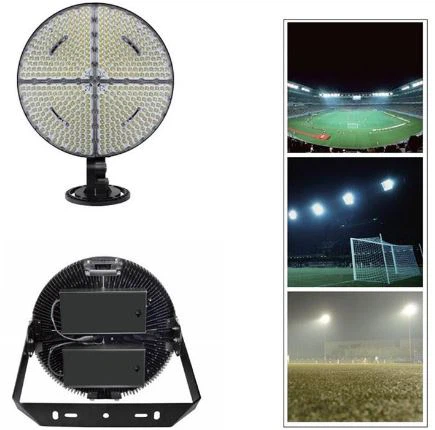

Шънджън Бенвай осветителната технология Ко ООД е професионален производител в производството на LED продукти за осветление, Нашите основни продукти T8 T5 LED Tube, LED Grow Light,Домашни птици LED светлина,Tri-доказателство LED светлина,LED наводнение светлина, LED панел, LED стадион светлина, LED High Bay, LED класация стая светлина ,Ако искате да закупите висококачествен LED осветление продукти или да имат по-задълбочено разбиране на прилагането на LED осветление, моля свържете се с изпратете ни запитване.
