Не{0}}изолирани светодиодни драйвери: Техническите{1}}компромиси и императиви за безопасност зад-ценовата ефективност
В сектора на търговското и промишленото LED осветление, стремежът към по-високиефикасност на системата(Ефективност на осветителното тяло) и по-нискапърва ценае постоянен императив. Някога-доминиращото решение за изолиран драйвер, традиционно предпочитано за безопасност, сега е изправено пред значително предизвикателство от все по-разпространенияне{0}}изолиран LED драйвер. Напредъкът в полупроводниковата технология и изолационните материали доведе до по-голямо приемане и прилагане на тези драйверни архитектури, които директно свързват мрежовото напрежение към LED товара. Но какво всъщност включва това „директно-свързване с високо напрежение“? Какви основни познания трябва да овладеят дизайнерите и спецификаторите, за да вземат информирани решения, балансиращи производителност, цена и безопасност?
I. Основна концепция: Какво означава „не-изолиран“?
За да разберем не{0}}изолираните драйвери, първо трябва да изясним определението за „изолация“. При захранвания с превключващ-режим „изолация“ се отнася до създаване на бариера без пряка електрическа връзка между входа (първичната страна, обикновено свързана с високо-напрежение AC) и изхода (вторичната страна, свързана към LED товара) чрез високо-честотен трансформатор. Тази бариера не само позволява трансформация на напрежението, но също така осигурява решаващаизолация за безопасности потискане на шума.
За разлика от това, aне{0}}изолиран LED драйверизползва по-директенвисоко{0}}архитектура на директно свързване-напрежение. Обикновено използва DC-DC топологии като Buck (стъпка-надолу), Boost (стъпка-нагоре) или Buck-Boost преобразуватели за регулиране на напрежението директно от изправената и филтрирана високо-волтова DC шина за захранване на LED товара. Входът и изходът са свързани само чрез импеданс или мрежи за обратна връзка, без електрическа изолация на трансформатор [1]. Тази фундаментална разлика задейства серия от последващи-компромиси.
II. Задълбочено техническо потапяне: Принципи на работа и основни предизвикателства на не-изолираната архитектура
Ядрото на не{0}}изолирания драйвер се крие в неговия опростен дизайн на захранващия етап. Като вземем за пример най-често срещания не-изолиран конвертор на Buck, неговият работен процес може да бъде обобщен, както следва:
AC коригиране:Входящият променлив ток (напр. 220 V променлив ток) се преобразува в DC шина с високо-напрежение (приблизително. 310V DC) чрез мостов токоизправител и филтриращ кондензатор.
Модулация на превключване на мощността:Контролна интегрална схема задвижва захранващ MOSFET превключвател, извършвайки високочестотно -нарязване на ШИМ върху високото-напрежение DC.
LC филтриране и изход:Нарязаното импулсно напрежение се изглажда в стабилен постоянен ток от индукторна (L) и кондензаторна (C) филтърна мрежа, задвижваща директно LED низа.
Текущо наблюдение и обратна връзка:Изходният ток се следи чрез сензорен резистор (Rsense) последователно със светодиодната верига, образувайки затворен -контролен контур за задвижване с постоянен ток.
Въпреки че тази архитектура елиминира трансформатора, тя се издига-управление на шини за високо напрежение и термичен дизайнкато критични предизвикателства. Тъй като отрицателният (или положителният, в зависимост от топологията) извод на LED товара може да бъде директно свързан към изправената шина за високо-напрежение, цялата печатна платка с метално{2}}ядро на LED (MCPCB) и потенциално корпусът на осветителното тяло могат да носят потенциал за високо напрежение спрямо земята. Това налага строги изисквания към осветителните телапроектиране на изолационна система, което изисква абсолютна сигурност, че части под напрежение не могат да бъдат докосвани от потребител при никакви обстоятелства.

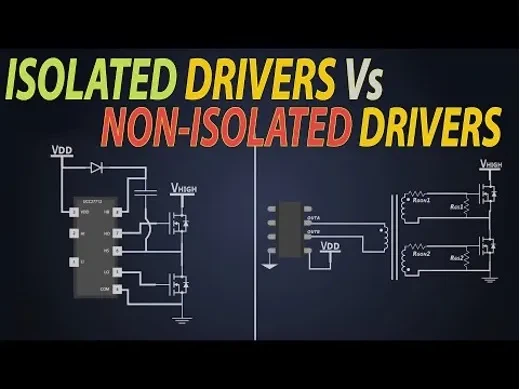

III. Изолирани срещу не{2}}Изолирани: цялостно решение-Създаване на сравнителна таблица
Изборът между тези решения за драйвери не е просто двоично решение, а систематичен компромис-на базата на конкретния контекст на приложението. Таблицата по-долу обобщава основните разлики между двата технологични пътя:
| Сравнително измерение | Изолиран драйвер | Не-изолиран драйвер |
|---|---|---|
| Принцип на електрическа безопасност | Разчита на трансформатор за осигуряванеподсилена изолациямежду вход/изход, отговарящи на стандартите SELV (Safety Extra-Low Voltage). Изходната страна е безопасна-за допир. | Няма изолация на трансформатора. Разчита на гащеризона на осветителното тялоосновна изолацияи защитно заземяване (конструкция клас I) за предотвратяване на токов удар. Изходната страна носи опасно напрежение. |
| Типична ефективност | Засегнати от загубите в сърцевината на трансформатора и намотките. Ефективността обикновено варира от 87% до 92%. | По-малко компоненти в захранващия път водят до по-ниски загуби. Ефективността обикновено достига 90% до 95% или по-висока, което допринася за превъзходствоефективност на осветителното тяло. |
| Размер и плътност на мощността | Трансформаторът заема значително пространство, което води до относително по-голям обем и по-ниска плътност на мощността. | Никой трансформатор не позволява по-компактенвисоко{0}}оформление на веригата с висока плътност, идеален за-чувствителни към размера приложения (напр. надолу осветителни тела, осветителни ленти). |
| Структура на разходите | По-висока цена за магнитни компоненти (трансформатор), оптрони и др. Схемата е сравнително сложна. | Броят на компонентите е намален с приблизително 20%-30%, което води до значително по-ниски разходи за BOM и отчетливаценово конкурентно предимство. |
| Надеждност и живот | Трансформаторът осигурява естествена бариера срещу пренапрежения и шум, предлагайки по-силна защита за LED товара. Животът често е ограничен от електролитни кондензатори. | Натоварването с високо-напрежение се прилага директно към превключватели за захранване и светодиоди, което изисква компоненти с високо-качество и стриктни PCBпълзене и хлабинаразстояния. Отличните вериги за ESD и защита от пренапрежение са от съществено значение. |
| Поддръжка и монтаж | Инсталацията е относително безопасна; персоналът по поддръжката не е изправен пред пряк риск, когато борави с-вторичната страна на ниско напрежение. | Стриктното спазване на кодовете за заземяване от клас I е задължително.Инсталирането, отстраняването на грешки и поддръжката изискват изключване на захранването и проверка на разреждането, което изисква по-висок опит на оператора. |
| Типични сценарии за приложение | Външно осветление, влажна среда (IP65+), докосваеми осветителни тела (напр. настолни лампи, панелни лампи), пазари със строги изисквания за сертифициране за безопасност. | Добре{0}}изолирани вътрешни осветителни тела (напр. луни за вграждане, шкафове), осветителни тела със защитни корпуси,-чувствителни към разходите търговски проекти и-ограничено пространствоултра{0}}тънък оптичен дизайн. |
IV. Безопасността на първо място: Не-червени линии, които не подлежат на договаряне за не-изолирано приложение на драйвер
Въпреки атрактивната им ефективност и цена, приложението на не{0}}изолирани драйвери трябва да се гради върху безкомпромисна основа на безопасност. Следните точки са крайъгълни камъни на инженерната практика:
Задължително заземяване от клас I (защитно заземяване):Това е спасителният пояс за не-изолирани решения. Металният корпус на осветителното тяло трябва да бъде надеждно свързан към мрежовото защитно заземяване (PE) чрез път с нисък-импеданс, като се гарантира, че всеки ток на повреда задейства прекъсвача.
Конструкция на здрава изолационна система:Между LED MCPCB и радиатора трябва да се използват -високоякостни изолационни термични подложки (напр. оценени за 3 kV или повече) с висока топлопроводимост. Оформленията на печатни платки трябва да отговарят на по-строги изисквания запът на пълзене и електрическо разстояниемежду първичните -странични вериги и докосваемите части за намаляване на рисковете от влага или прах [2].
Цялостна верига за защита:Над-температура и над{1}}токова защита, ефективнапотискане на пренапрежения в диференциален и общ режим(напр. използване на MOVs, GDT) е от съществено значение за защита на уязвимите светодиоди и драйверни интегрални схеми от преходни пикове на напрежението в мрежата.
V. Пазарни тенденции и рационален подбор
В момента с подобрения вхарактеристики на изолационния материали все по-стабилни защитни функции в интегралните схеми на драйвери, приложението на не-изолирани решения в контролирана вътрешна среда непрекъснато се разширява. Много водещи производители на осветителни тела възприемат хибридна стратегия: настояват за изолирани драйвери за първокласни, високо-надеждни продуктови линии; докато предлага решения, базирани нависоко{0}}производителни не-изолирани интегрални схеми на драйвериза критични за разходите-проекти с контролирана инсталационна среда.
За лицата,-вземащи решения за проекти, изборът трябва да се основава на оценка на риска-на ниво система:
Изберете изолиран драйвер:Когато безопасността е най-важният приоритет, средата на приложението е неконтролирана или крайните-потребители може директно да докоснат осветителното тяло.
Помислете за не{0}}изолиран драйвер:Запроекти за вътрешна-суха средас ограничени бюджети, строги изисквания за ефективност, професионален монтаж/поддръжка и където механичният дизайн на осветителното тяло може да гарантира правилно заземяване и изолация.
ЧЗВ
Q1: Не-изолираните драйвери винаги ли са по-евтини от изолираните драйвери?
A:От гледна точка на разходите за спецификация на материалите (BOM), обикновено да. Въпреки това,обща цена на системататрябва да се има предвид. Използването на не-изолиран драйвер може да наложи по-скъпи изолационни материали, по-строги структури за заземяване и по-сложни тестове и сертифициране от страна на осветителя. Тези разходи могат да компенсират ценовата разлика на шофьора. Крайната цена зависи от конкретния дизайн и мащаба на поръчката.
Въпрос 2: Могат ли не-изолирани драйверни решения да получат международни сертификати за безопасност като CE или UL?
О: Да, но пътят и клаузите за сертифициране се различават.Например, съгласно UL стандартите, изолираните драйвери често следват комбинация от UL8750 (LED оборудване) + UL1310 (клас 2 захранващи блокове). Не-изолираните драйвери обикновено се оценяват съгласно UL8750 + UL1598 (Стандарт за осветителни тела), със силен фокус върху непрекъснатостта на тестовата основа, якостта на изолацията и условията на повреда. Процесът на сертифициране често е по-предизвикателен и сложен.
Q3: По време на ремонт или подмяна, мога ли директно да сменя оригиналния изолиран драйвер на осветителното тяло с не-изолиран?
О: Абсолютно забранено!Това е изключително опасна практика. Двата типа драйвери имат фундаментално различни изходни характеристики, архитектури за безопасност и изисквания за дизайн на осветителните тела. Смяната им може не само да повреди осветителното тяло, но и да създаде смъртоносен риск от токов удар поради загуба на необходимата изолация или защита за заземяване. Подмяната на драйвера трябва стриктно да следва спецификациите на оригиналния дизайн или да се извършва под ръководството на квалифициран специалист.
Q4: Колко значими са практическите ползи от „по-високата ефективност“ на не-изолирани драйвери в реални-проекти?
A:Предимството на ефективността е значимо при широкомащабни-проекти. Помислете за търговски проект с 10 000 осветителни тела по 60 W всеки, работещи 4 000 часа годишно с цена на електроенергия от $0,12/kWh. Подобрение с 3% в ефективността на драйвера би довело до годишни спестявания от приблизително: 10 000 * 60 W * 3% * 4 000 часа / 1000 * 0,12 $ ≈ 8 640 $. В дългосрочен план тези спестявания стават значителни.
Препратки и бележки
[1] Мохан, Унделанд, Робинс.Силова електроника: преобразуватели, приложения и дизайн. 3-то издание. Wiley, 2002. (Достоверен текст за не-изолирани DC-топологии на DC преобразуватели.)
[2] Международна електротехническа комисия.IEC 61347-1:2015*„LED контролна апаратура - Част 1: Общи изисквания и изисквания за безопасност“*. (Основен международен стандарт за безопасност на LED драйвери, подробни изисквания за изолация, път на пълзене и хлабина.)
[3] Бележки за приложението и ръководства за проектиранеот водещи производители на IC драйвери за LED (напр. TI, MPS, Infineon) за не-изолирани драйвери Buck/Buck-Boost служат като директни технически справочници за практически инженерен дизайн.
