Какви основни предимства правят малка мощностLED лунида се откроите? Базиран на MT7930 драйвер, разсейване на топлината и оптимизация на производителността!

Светодиодната лампа с малка мощност се превърна в основен елемент в жилищното, офисното и търговското осветление поради своята енергийна ефективност, компактен размер и дълъг живот. С постепенното-извеждане от употреба на лампите с нажежаема жичка в световен мащаб търсенето на надеждна малка мощностLED надолурешения (като димируеми LED долни лампи с малка мощност и LED долни луни с висока-PF малка мощност) продължава да нараства. Тази статия се фокусира върху дизайна на 12W малка мощност LED downlight, използвайки драйверния чип MT7930, придържайки се към принципа EEAT чрез интегриране на авторитетни данни от тестове, технически спецификации и най-добри практики в индустрията. Той изследва основни елементи на дизайна, включително конфигурация на веригата на драйвера, решения за разсейване на топлината и съответствие с електромагнитната съвместимост (EMC), като предлага практически съвети на инженери по осветление, производители и професионалисти по доставките.

Какъв е основният дизайн на веригата на драйвера на малка-мощностLED осветителни тела?

Веригата на драйвера е основната част от малката захранваща LED лампа, а интегрираният чип MT7930 AC-DC се отличава с това, че е лесен за използване, подобрява енергийната ефективност и има вградени-функции за безопасност, които са от съществено значение за по-добра производителност и надеждност.

Преглед на чип MT7930 и принцип на работа

MT7930 е едно-етапен PFC светодиоден драйверен чип, който включва вграден-MOSFET и няколко защитни вериги, направени специално за потребление на малка мощност (до 50 W). Основните предимства включват

Опростена схема: Минималните външни компоненти намаляват размера на печатната платка и производствените разходи, идеални за компактни, малки-мощни LED кутии за надолу.

Висока PFC производителност: Вградената -в PFC схема работи по начин, по който токът следва напрежението, постигайки фактор на мощността (PF) от 0,9 или по-висок.

Прецизен контрол на постоянен ток: Позволява прецизно регулиране на изходния ток, критично за постоянна яркост и продължителност на живота на LED.

Цялостна защита: Интегрира защита от пренапрежение, свръхток, късо- съединение и блокиране при ниско напрежение (UVLO), повишавайки надеждността на системата.

8-пиновият пакет на чипа включва функционални щифтове за задвижване на порта (DRV), токов сензор (CS), обратна връзка (DSEN) и плавен старт (STP), както е описано подробно в таблица 1:

Таблица 1: Конфигурация и функции на пиновете на MT7930

Изпълнение на веригата и ключови параметри

Електрическите спецификации на LED лампата с малка мощност са

Входно напрежение: 100V-240V AC (глобална съвместимост)

Изходна мощност: 12W (12×1W светодиоди в серия)

Изходен ток: mA (постоянен)

Контрол на постоянен ток

Изходният ток (ILED​) се контролира прецизно чрез щифтовете CS (пин 8) и DSEN (пин 6), изчислен по формулата ILED=21×NSNP×R4VFB, където

NP​=Навивки на първичната намотка на трансформатора

NS​=Навивки на вторичната намотка

VFB​=Вътрешно референтно напрежение (400 mV)

R4​=Токочувствителен резистор (свързан към пин 8)

Тази формула гарантира, че LED светлината с малка мощност поддържа стабилен изходен ток (±3% толеранс) при колебания на входното напрежение, предотвратявайки трептенето на LED и затихването на светлината.

Защитни механизми

Защита от пренапрежение (OVP): Задейства се, ако напрежението на пина на DSEN надвиши 3,2 V (3 последователни цикъла) или пина на VDD надвиши 19,2 V. Прагът на OVP се изчислява като VO−OV=3.2×(1+R6R5). ×NA​NS​​−VD8​ (NA=Навивки на спомагателната намотка; VD8​=Право напрежение на изходния токоизправителен диод)

Защита от свръхток (OCP): Shuts down the gate drive if the CS pin voltage is >2,2 V, предотвратявайки повреда на компонента от прекомерен ток.

Защита от-късо съединение (SCP): Активира се, ако напрежението на пина на DSEN е<200 mV for 640 μs, restarting automatically once the fault is resolved.

EMC филтърна верига

Електромагнитните смущения (EMI) се потискат чрез входна филтърна мрежа (Фигура 3 в оригиналния документ), състояща се от:

X-кондензатор (CX1, 0,1 μF/275 волта): Намалява смущенията в диференциален-режим.

Индуктор-общ режим (L1​, 2 mH): Блокира смущения-общ режим с висок импеданс.

Изпускателен резистор (Re​, 1KΩ): Разрежда напрежението на кондензатора, когато захранването е изключено, гарантирайки безопасност.

Този дизайн гарантира, че малката мощност LED downlight отговаря на стандартите GB17743 и CISPR 22, с проведени смущения, по-малки или равни на 40 dBμV.

Как да оптимизирате разсейването на топлината за малка мощностLED луни?

Разсейването на топлината влияе пряко върху продължителността на живота и ефективността на малките светодиодни надолу осветителни тела-дори светодиодите с ниска-мощност генерират топлина, която може да повиши температурата на свързване (Tj​), ускорявайки затихването на светлината и повредата на чипа.

Механизъм за генериране на топлина

Светодиодите преобразуват само ~20% от електрическата енергия в светлина; останалите 80% се отделят като топлина. За 12W малка мощностLED надолу, ~9,6 W топлина се генерира в PN прехода. Прекомерният Tj (по-голям или равен на 120 градуса) намалява светлинния поток с 30% и продължителността на живота с 50%, както е показано на фигура 4 (оригинален документ).

Решение за разсейване на топлината

Дизайнът възприема три{0}}степенна система за разсейване на топлината, пригодена за LED надолу осветителни тела с малка мощност:

LED субстрат: Дебела алуминиева основа, която провежда топлината добре (топлопроводимост По-голяма или равна на 2,0 W/(m·K)) с дебело медно фолио (По-голяма или равна на 35 μm

Термичен интерфейсен материал (TIM): Епоксидна смола, легирана с керамични пълнители (топлопроводимост, по-голяма или равна на 1,5 W/(m·K)) свързва алуминиевата основа към радиатора, минимизирайки термичното съпротивление.

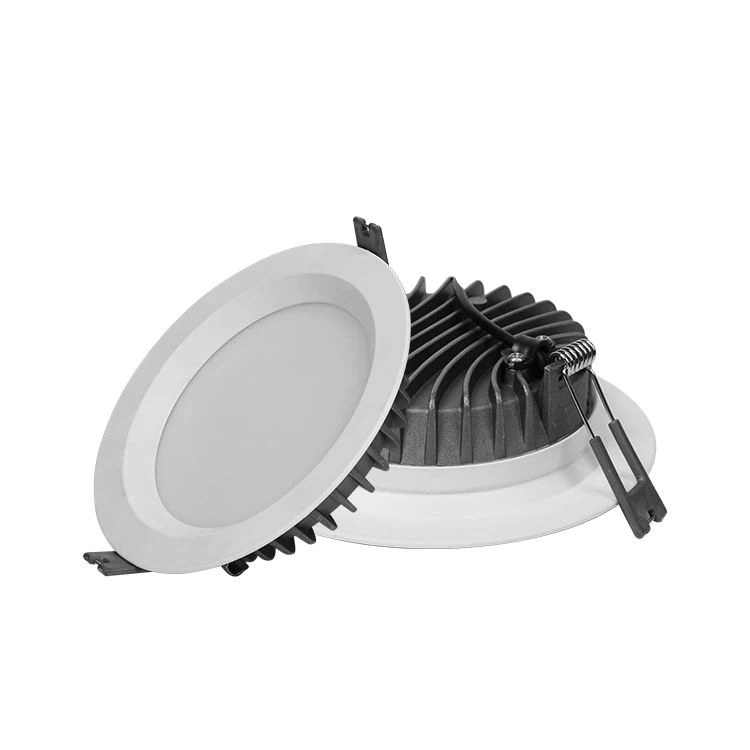

Радиатор: TheОребрен радиатор от алуминиева сплав (тегло По-малко или равно на 100 g) увеличава зоната на конвекция с 3 пъти в сравнение с плоски повърхности. Перките са разположени на разстояние 5 mm една от друга, за да улеснят въздушния поток, което подобрява естествената конвекция.

Дизайн на корпуса за разсейване на топлината

Корпусът на малката мощна LED надолу лампа използва PC (поликарбонат) материал за -пропускащия светлина капак (коефициент на пропускливост По-голям или равен на 85%) и алуминиева сплав за основното тяло:

Капак за компютър: Разсейва светлината, за да намали отблясъците, с устойчивост на топлина до 135 градуса.

Корпус от алуминиева сплав: Действа като вторичен радиатор, пренасяйки топлината от радиатора с ребра към външната среда.

Тестването потвърждава, че след 4 часа непрекъсната работа (25 градуса околна температура), температурата на свързване на малката мощност LED downlight е по-малка или равна на 85 градуса, доста под критичния праг от 120 градуса.

Какви са показателите за ефективност на 12W малка мощностLED луна?

Цялостното тестване с помощта на професионално оборудване (тестер за интелигентни електрически параметри, тестер за електромагнитна съвместимост) потвърждава производителността на LED светлината с малка мощност, като резултатите отговарят или надвишават индустриалните стандарти.

Електрическа производителност

Таблица 2 обобщава резултатите от ключовите електрически тестове:

Таблица 2: Резултати от теста за електрически характеристики

Оптична и надеждна производителност

Светлинна ефикасност: 115 lm/W (12W вход, 1380 lm изход), 30% по-висок от традиционните 12W CFL надолу осветителни тела (88 lm/W).

Индекс на цветопредаване (Ra): По-голямо или равно на 85, гарантиращо вярно-до-възпроизвеждане на цветовете.

Продължителност на живота (L70B50): 50 000 часа, 5 пъти по-дълго от CFL downlights (10 000 часа).

Съответствие с EMC: Кондуктивни смущения По-малко или равно на 38dBμV (30MHz-1GHz), отговарящо на CISPR 22 клас B.

Сравнително предимство

Таблица 3 сравнява малката мощност от 12 WLED надолус традиционна 12W CFL лампа:

Таблица 3 представя сравнение на производителността между LED надолу и CFL надолу.

Често срещани проблеми в индустрията и решения за малка мощностLED луна

Често срещани проблеми

Нестабилният токов изход или лошият дизайн на драйвера могат да причинят трептене.

Неадекватното разсейване на топлината води до прегряване и съкращаване на живота.

Ниският фактор на мощността и високият THD причиняват смущения в мрежата.

Не{0}}съответствие с EMC, водещо до неуспешно сертифициране.

Решения (200 думи)

За да разрешите трептенето, използвайте базирани на MT7930-драйвери с прецизен контрол на постоянен ток (±2% толеранс) и осигурете стабилност на изходния ток. За прегряване използвайте алуминиеви субстрати (топлопроводимост по-голяма или равна на 2,0 W/(m·K)) и радиатори с ребра, като избягвате затворени дизайни на корпуси. За да подобрите фактора на мощността и да намалите THD, изберете драйвери с вграден-PFC (PF по-голям или равен на 0,9) като MT7930, като избягвате евтини-не-PFC драйвери. За съответствие с електромагнитната съвместимост интегрирайте X-кондензатори, общи-режимни индуктори и обезвъздушителни резистори във входната верига и осигурете разстояние между следите на печатни платки, по-голямо или равно на 2 mm за пътища с високо-напрежение. Ако малката захранваща светодиодна лампа не успее да стартира, проверете напрежението на VDD (12V-16V) и веригата за плавен старт; сменете драйвера, ако защитните механизми се задействат многократно. Редовната поддръжка, като почистване на прах от радиаторите (което намалява ефективността на разсейване на топлината с 15%), също запазва производителността. Винаги използвайте сертифицирани компоненти (напр. кондензатори от UL, съвместими с RoHS светодиоди), за да осигурите надеждност.

Авторитетни препратки

Технология MeiXinSheng. (2023).MT7930 Лист с данни: Едно-стъпален PFC светодиоден драйверен чип. https://www.maxictech.com/product/mt7930

Международна електротехническа комисия (IEC). (2021).IEC 61347-2-13: Специални изисквания за баласти за LED модули. https://webstore.iec.ch/publication/25959

Китайски национален стандарт. (2013).GB 17743-2017: Граници и методи за измерване на характеристиките на радиосмущенията на електрическо осветление и подобно оборудване. https://openstd.samr.gov.cn/bzgk/gb/newGbInfo?hcno=057C5666466B45F9E27644656E656E496E666F

Zhang, D., Luo, Y., & Qin, H. (2013). Дизайн на малка захранваща LED лампа.Китайски журнал за електронни устройства, 36(2), 173-176.

Liao, H., Yu, Y., & Liu, X. (2009). Изследването на хуманизирания дизайн на LED лампата за ландшафтно осветление.IEEE 10-та международна конференция за компютърно-промишлен дизайн и концептуален дизайн, 499-502.

Ча, С., Парк, Д. и Лий, Й. (2012). Безплатен драйвер за AC/DC преобразувател за осветление.2012 Международна конференция на IEEE за потребителска електроника, 706-708.

Бележки

Малка мощностLED луна: LED луна с изходна мощност по-малка или равна на 20 W, предназначена за жилищно, офисно и търговско осветление.

PFC (корекция на фактора на мощността): Технология, която подобрява съотношението на активната мощност към привидната мощност, намалявайки загубата на енергия и смущенията в мрежата.

EMC (Електромагнитна съвместимост) се отнася до способността на електронното оборудване да функционира, без да нарушава други устройства или да се поддава на външни смущения.

Температура на прехода (Tj ​​): Това се отнася до температурата на PN прехода на LED чипа, което значително влияе върху неговия живот и светлинни характеристики.

L70B50 Продължителност на живота: Времето, след което 50% отLED полимеризапазват 70% от първоначалния си светлинен поток.

THD (Общо хармонично изкривяване): Мярка за текущо изкривяване на формата на вълната, с по-ниски стойности, показващи по-добра съвместимост с мрежата.

DCM (режим на прекъсната проводимост): режим на работа, при който токът на индуктора пада до нула по време на всеки цикъл на превключване, опростявайки дизайна на PFC.
