Физиката на сенките: РешаванеT-Тъмни зони на крушкас асиметрична оптика

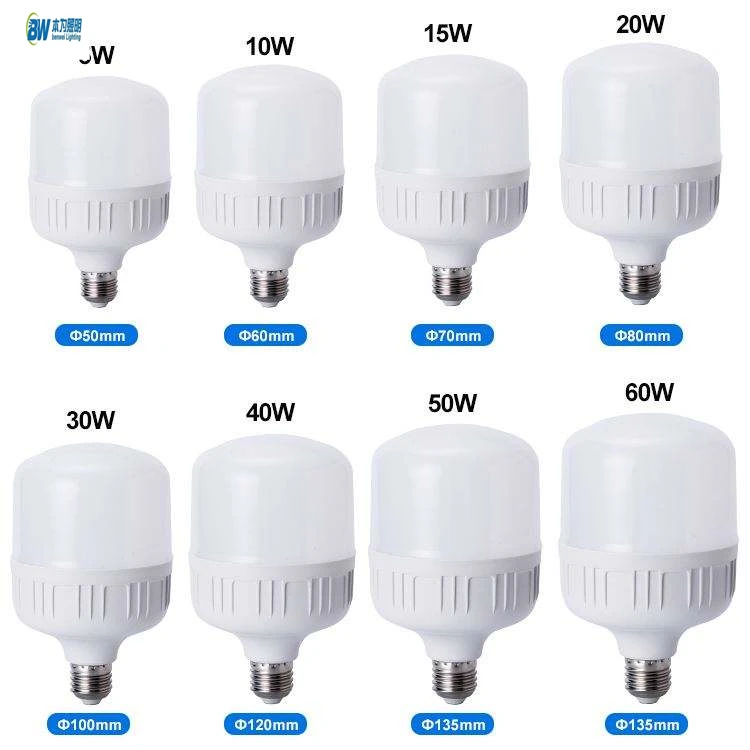

T--образните LED крушки са изправени пред присъщ оптичен парадокс: техният хоризонтален форм-фактор позволява превъзходно разсейване на топлината, но създава аксиална „тъмна зона“, която измъчва приложенията за осветление. Този ефект на сянка произтича от фундаментални геометрични ограничения, които дизайнът на асиметричните лещи разрешава по уникален начин.
Анатомия на тъмната зона
Когато е монтирана основа-надолу (стандартна ориентация), структурата на T-крушка създава три светлинни-препятствия:
Поставяне на LED- COB, монтирани хоризонтално, хвърлят сенки надолу
Тяло на радиатора- Централната алуминиева колона пречи на 30-40% от емисиите на дъното
Отражателни загуби - Light striking the bulb neck at >Ъглите на падане от 80 градуса се отразяват вътрешно
Резултат: 30-50 градусова конична празнина под колбата, където осветеността пада със 70-90% в сравнение със страничната мощност.
Традиционни решения и ограничения
| Метод | Ефект върху тъмната зона | Недостатъци |
|---|---|---|
| Дифузьорни куполи | 20-30% намаление | 15-25% загуба на лумен, отблясъци |
| Долни SMD светодиоди | 40% подобрение | +30% термично натоварване, цена ↑ 25% |
| Отразяващи покрития | Минимален ефект | Yellowing at >85 градуса |
Асиметрични лещи: Фотонно решение
Асиметричните TIR (пълно вътрешно отражение) лещи атакуват проблема чрез прецизно пренасочване на лъчите:
Основна оптична стратегия
Горна полусфера
Контрол на светлината: Колимира лъчите в зоната 0-60 градуса
Характеристика на обектива: Стръмни-фасетирани призми (ъгли 55-65 градуса)
Долна полусфера
Контрол на светлината: Агресивно пречупва светлината надолу
Характеристика на обектива: Плитки-ъглови пръстени на Френел (12-18 градуса)
Сравнение на светлинния път:
Стандартен обектив:
Ъгъл на лъча → 0 градуса (аксиален): 85% предаване
Ъгъл на лъча → 70 градуса (надолу): 30% предаване
Асиметричен обектив:
Ъгъл на лъча → 0 градуса: 92% предаване
Ъгъл на лъча → 70 градуса: 78% предаване
Доказан дизайн: Профилът Batwing
Прилагат се-решения с висока производителностразпределение на светлината прилеп:
Пикова интензивност: При 30 градуса и 60 градуса (не 0 градуса)
Запълване на тъмната зона: Пренасочени фотони от 100-120 градусови странични зони
Ефективност: Maintains >90% оползотворяване на светлината срещу . 70% при дифузни крушки
Казус от практиката: 800lm E26 T-крушка
| Параметър | Симетрична леща | Асиметрична леща |
|---|---|---|
| Аксиална осветеност (0 градуса) | 35 лукса | 210 лукса |
| L70 живот | 25 000 часа | 35 000 часа* |
| Еднородност на лъча | 1:8.5 | 1:2.3 |
| Ефикасност на системата | 88 lm/W | 94 lm/W |
| *Намалено термично натоварване от елиминирани SMD |
Производствени съображения
Инжекционно формоване
Дву{0}}ъгълните лещи изискват форми със странично-действие (+15% разходи за инструменти)
Draft angles: >1 степен на френелови зони за предотвратяване на залепване
Избор на материал
Оптичен{0}}клас PMMA (92% предаване)
UV-stabilized grades prevent yellowing (>50 000 часа)
Системи за подравняване
Толеранс на позициониране на обектив-към-COB: ±0,15 mm
Препоръчва се роботизирано подравняване на зрението
Физиката зад корекцията
Експлоатирайте асиметричните лещиЗакон на СнелиTIR гранични условия:
Чрез умишлено създаване на прекъсвания на индекса на пречупване (PMMA: 1,49, въздух: 1,0), долните-фасети постигат критични ъгли до 42,2 градуса. Това позволява екстремно огъване на лъча, невъзможно със симетрична оптика.
Когато преобладава симетрията
Асиметричните дизайни имат компромиси:
Риск от страничен отблясък: Изисква микро{0}}отвори за 80 градуса + ъгли
Промяна на цвета: CCT вариация до 200K в ръбовите зони
Премия за разходите: 18-22% по-висока от стандартните лещи
За многопосочните крушки (A-форма) симетричните дизайни остават за предпочитане.
Заключение: Прецизността над мощността
Т-тъмните зони на лампата не се решават чрез добавяне на повече лумени, а чрез пренасочване на съществуващите фотони чрез изчислителна оптика. Асиметричните лещи трансформират геометричните слабости във възможности, като преобразуват препятстващите структури в светлинни -водещи елементи. Този подход показва, че при усъвършенствано осветление контролирането на вектора на светлината често има повече значение от нейното количество. Тъй като T-крушките се развиват за приложения с висока-стойност като музейно осветление и хирургически осветителни тела, асиметричните оптични дизайни ще се превърнат в еталон – доказвайки, че понякога най-балансираната светлина изисква съзнателно небалансирана оптика.
