Защо вашата T5 LED тръба прегрява по време на тестване (и как да я поправите)

Закупихте нови светодиодни тръби тип B с един-край T5, предназначени за директно свързване към електрическата мрежа. В спецификациите пише "AC85-265V", така че хващате няколко щипки тип "крокодил", свързвате ги към вашия източник на захранване от 120 V и... след минути тръбата става тревожно гореща. какво става Тръбата дефектна ли е?

Все още не изхвърляйте новите си светлини. В над 99% от тези случаи проблемът не е самата LED тръба, а критична грешка в метода на тестване. Това ръководство ще диагностицира истинския виновник и ще предостави професионално решение.

Основната причина: Не е тръбата, а тестът

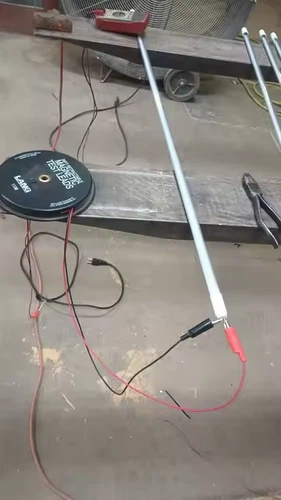

Описаният сценарий-прегряване по време на тестване на щипка за алигатор-е класически случай на„Ефектът на тясното място“.Проблемът не е в интегрирания драйвер на тръбата, а в точката, в която въвеждате захранване:самите клипове за алигатор.

Когато използвате щипки тип алигатор директно върху щифтовете на тръбата, създавате перфектна буря за генериране на прекомерна топлина поради два ключови фактора:

1. Масивна контактна устойчивост

Аналогия на-реалния свят:Представете си, че се опитвате да изпиете гъст млечен шейк през много тънка, прищипана сламка. Трябва да сучеш много по-силно и усилието ти се превръща в топлина в бузите ти. По същия начин електричеството се сблъсква със съпротивление, когато е принудено да премине през лоша връзка.

Науката:При правилна инсталация тръбата се намира в гнездо с широки, пружинни-контакти, създавайки голяма връзка с ниско-съпротивление. Алигаторните клипове обаче правят aточков контакт или контакт с малка линияс кръглите щифтове. Тази малка площ създава високо електрическо съпротивление.

Изчисляване на топлината:Съгласно закона на Джаул (P=I²R), мощността (и следователно топлината), генерирана в дадена точка, е пропорционална на квадрата на тока и съпротивлението.

За 20W тръба при 120V токът (I) е около 0,17A.

Лоша връзка с щипка тип "крокодил" може лесно да се въведе5-10 ома съпротивление (R).

Разсейвана мощност като топлина=(0,17A)² * 5 Ω =~0,14 вата.
Тази топлина не се разпространява; той се концентрира върху малката повърхност на щипката и иглата, което кара това конкретно място да се нагрява бързо-често до температури, достатъчно високи, за да изгори кожата. След това тази топлина се отвежда надолу по щифта и в корпуса на тръбата, създавайки погрешното впечатление, че цялата тръба „прегрява“.

2. Нестабилен ток

Лошите връзки могат да причинят микро-дъги и искри, които са миниатюрни светкавици, които генерират интензивна, локализирана топлина, което допълнително допринася за проблема.

Професионалното решение: Как да тествате правилно

За да оцените точно здравето на вашите T5 LED тръби, трябва да елиминирате променливата на лошия контакт. Ето ръководството-по-стъпка.

Метод 1: Златен стандарт (използване на държач за лампа)

Това е единственият метод, който наистина възпроизвежда-условията в реалния свят.

Какво ще ви трябва:

Стар или резервен цокъл за лампа T5.

Два проводника с щипки тип крокодил в единия край.

Вашият източник на AC захранване.

Процедура:

Окабеляване на държача:Свържете двата си проводника с щипка тип крокодил към клемите на държача на лампата T5.

Инсталирайте тръбата:Поставете здраво LED тръбата T5 в държача. Това осигурява широк, метален контакт, точно както при окончателна инсталация.

Прилагане на мощност:Закачете другите краища на проводниците към вашия 120V AC източник.

Спазвайте:Оставете тръбата да работи 15-20 минути. При тази настройка тръбата трябва да стане самотопъл на допир (обикновено 40-50 градуса / 104-122 градуса F), не горещ. Ако все още прегрява, може да имате дефектна тръба.

Метод 2: Подобрен тест с щипка тип "алигатор" (ако няма наличен държач)

Ако трябва да използвате клипове, вземете тези важни предпазни мерки, за да подобрите връзката.

Процедура:

Почистете щифтовете:Използвайте изопропилов алкохол и памучен тампон, за да почистите добре металните щифтове в двата края на тръбата. Отстранете всяко невидимо масло, отломки или окисление.

Осигурете "ухапване":Използвайте високо{0}}качествени щипки тип "алигатор" с остри, чисти зъби. Затегнете ги върху щифтовете със значителна сила, за да увеличите максимално контактната площ.

Докоснете правилното място:След като включите захранването за минута (бъдете внимателни!), внимателно докоснетесамата скоба за алигатори наосновата на металния щифт. Ако те са изключително горещи, но тялото на тръбата е по-хладно, вие сте потвърдили проблема с-резистентността на контакта.

Защо драйверът на тръбата вероятно е наред

Вашата тръба "AC85-265V" има вътрешно импулсно захранване (драйвер), проектирано да работи с широк входен диапазон. При 120V той е в рамките на своя работен прозорец.

Нормална загуба на ефективност:Дори високо{0}}качествен драйвер обикновено е 85-90% ефективен. За 20W тръба това означава, че 2-3W топлина се генерира от драйвера и се разсейва по цялата дължина на тръбата - това енормално и безопасно.

Ключовата разлика:Топлината от лоша връзка на щипка тип "алигатор" (0,5 W - 1W+) се концентрира върху малка област, създавайки опасна "гореща точка". Нормалната топлина на водача се разпространява, което води до нежно, топло усещане.

Обобщение и окончателна препоръка

В заключение, не съдете вашите T5 LED тръби чрез тест с щипки тип "крокодил".Прегряването, което наблюдавате, почти сигурно е артефакт от високото контактно съпротивление, присъщо на този метод. Като използвате стандартен държач за лампа за тестване, вие създавате справедлива и точна среда за проверка на ефективността на тръбата и се наслаждавате на ползите-за спестяване на енергия от вашето ново LED осветление.
