Техническо ръководство за решения за инсталиране на LED прожектори от промишлен-клас
От Кевин Рао, 1 декември 2025 г
Методът на инсталиране на промишлените осветителни системи пряко влияе върху ефективността и експлоатационния живот на оборудването. Различните позиции на монтаж отговарят на специфични модели на разпределение на светлината и инженерни стандарти.

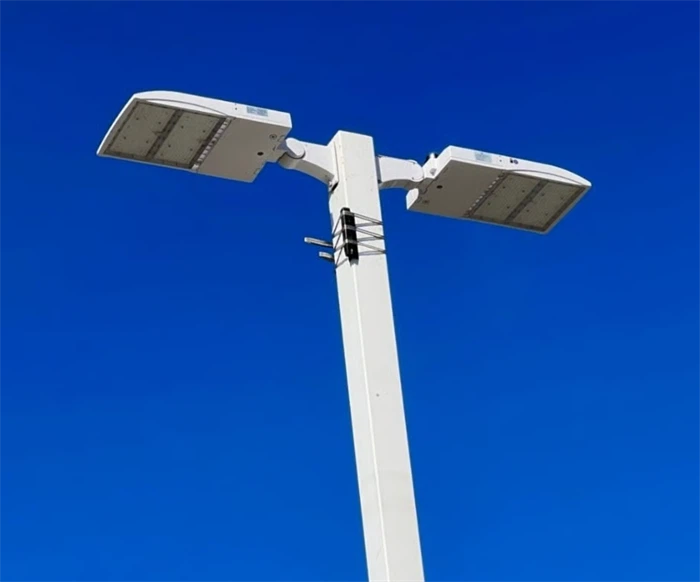

Технически параметри за монтаж на стълб
Монтажът на стълб е подходящ за големи открити площи. Стандартните височини на стълбовете са категоризирани на три нива: 6 метра, 8 метра и 10 метра. Шест-метрови стълбове са приложими за осветление на пътеките на паркинга, осем-метрови стълбове покриват стандартни работни зони, а десет-метрови стълбове се използват за големи складове или транспортни зони.
Монтажното разстояние следва съотношение 1:1,5 между височина и разстояние. Осем-метровите стълбове трябва да поддържат разстояние от 12 метра, за да се осигури равномерност на осветеността над 0,7. Дълбочината на основата на стълба е 1/10 от височината на стълба, с якост на бетона не по-ниска от С25.
Инженерни стандарти за стенен монтаж
Стенен монтаж включва две форми: страничен монтаж и горен монтаж. Препоръчителната височина за страничен монтаж е 4,5-5,5 метра над земята, с ъгъл на наклон 15-30 градуса. Горните позиции за монтаж трябва да се простират на 1,2 метра извън очертанията на сградата, за да се избегнат сенки по стените.
Товароносимостта-на монтажните скоби трябва да бъде повече от три пъти теглото на осветителното тяло. В крайбрежни или промишлени зони материалите за скоби трябва да са неръждаема стомана 304 или горещо поцинкована стомана, с дебелина на цинковия слой не по-малка от 80 μm.
Спецификации за внедряване за монтаж на земни шипове
Монтажът на земен шип е подходящ за временно осветление и пейзажни зони. Стандартните диаметри на шипове са 48 мм и 60 мм, с дълбочина на вграждане не по-малко от 400 мм. Плътността на уплътняване на основата трябва да достигне над 90%.
Осветителните тела със заземени шипове трябва да имат клас на защита IP67, подходящ за среди с директен контакт с почвата. Дълбочината на заравяне на кабела не трябва да бъде по-малка от 500 мм, с монтирани защитни тръбопроводи.
Таблица за сравнение на ефективността на методите за инсталиране
| Технически индикатор | Монтаж на стълб | Стенен монтаж | Монтаж на земен шип |
|---|---|---|---|
| Приложим диапазон на осветеност | 20-50 лукса | 50-100 лукса | 10-30 лукса |
| Максимална височина на монтаж | 10 метра | 6 метра | 1,5 метра |
| Период на изграждане на фундамента | 3-5 дни | 1-2 дни | 0,5 дни |
| Зона на едноточково покритие | 150-300㎡ | 50-100㎡ | 10-30㎡ |
| Оценка на устойчивост на вятър | Ниво 10 | Ниво 8 | Ниво 6 |
| Среден цикъл на поддръжка | 5 години | 3 години | 1 година |
Ключови точки за инженерно внедряване
Изчисления на-лагери за структурно натоварване
Монтажът на стълб изисква проверка на носещата способност на основата. Стълб от 8 - метра при условия на скорост на вятъра 25 m/s трябва да има момент на огъване на основата не по-малък от 8 kN·m. Монтираните на стена скоби изискват отделна проверка на якостта на закрепване, когато теглото на осветителното тяло надвишава 15 кг.
Стандарти за електрическо окабеляване
Дълбочината на заравяне на кабела на открито не трябва да бъде по-малка от 0,7 метра. Използвайте PVC електрически тръбопроводи за защита, с диаметър на тръбопровода 1,5 пъти по-голям от външния диаметър на кабела. Разклонителните кутии трябва да имат най-малко степен на защита IP65, с 10% допълнително място за окабеляване, запазено вътрешно.
Стандарти за оптично отстраняване на грешки
Използвайте разпределени измерватели на осветеност за -измервания на място. Точките за измерване са подредени в решетка, с разстояние 1,5 пъти височината на монтаж. Еднородността на осветеността не трябва да бъде по-ниска от 0,7, като UGR индексът на отблясъци се контролира под 25.
ЧЗВ
Период на изграждане на основата на стълб
Стандартният период на втвърдяване на бетонната основа е 28 дни. Използването на бетон с ранна -якост може да намали това до 7 дни, но изисква 15% увеличение на разходите.
Анти{0}}обработка на стенни стойки от корозия
Дебелината на слоя с горещо поцинковане- не трябва да е по-малка от 80 μm. В силно корозивни среди се препоръчва покритие от епоксидна смола, което удължава експлоатационния живот до 15 години.
Геоложки изисквания за монтаж на земни шипове
Съпротивлението на почвата трябва да бъде под 100Ω·m. В райони с високо ниво на подпочвените води са необходими водоустойчиви бетонни основи и дренажни слоеве.
Достъп за поддръжка на осветителни тела
Поддръжката на стълбовете изисква 4 метра широк път за достъп. Въздушните работни платформи се нуждаят от оперативен радиус не по-малък от 6 метра и радиус на завиване не по-малък от 8 метра.
Стандарти за заземяване на мълниезащита
Съпротивлението на заземяване на полюса не трябва да надвишава 10Ω. Въздушните терминали трябва да използват галванизирана кръгла стомана с диаметър 12 mm, с разстояние между проводниците надолу, не по-голямо от 18 метра.
Принципи за избор на кабел
Товароносимостта-на основния кабел трябва да бъде 1,5 пъти по-голяма от общото натоварване. Външните кабели трябва да са тип YJV22, с бронирана защита от стоманена лента за заровени секции.
